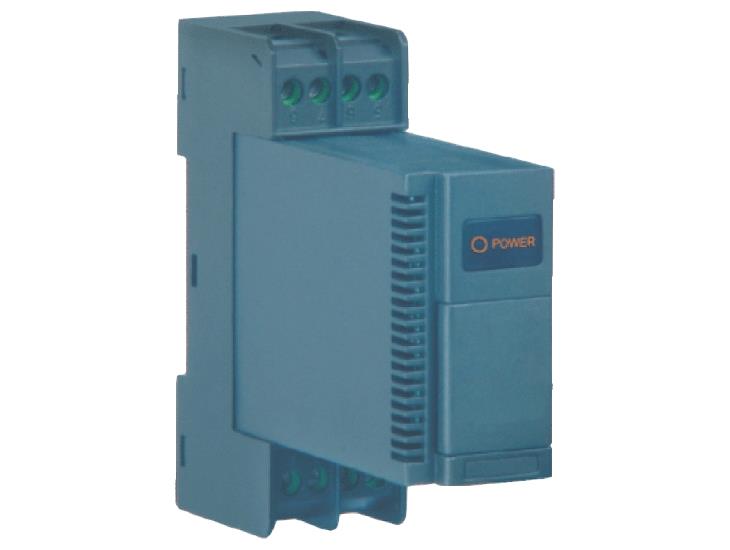

宇通温度变送器RWG-1101S模拟热电偶输入温度变送器
宇通温度变送器RWG-1101S模拟热电偶输入温度变送器
宇通温度变送器RWG-1101S模拟热电偶输入温度变送器

品牌介绍:

宇通仪表在工业过程信号处理领域历经30年历史,是中国仪器仪表行业协会理事单位,并主持起草了安全栅、温度变送器,安全栅等国家标准。数百万台产品生产积累的工艺及技术在工业过程信号处理领域得到大量应用和认可。在澳大利亚建立的产品研发基地正致力于出产功耗更低、体积更小、安全性更强、性能更稳定的工业过程信号处理仪表。产品用于工业自控系统中各种信号的安全隔离、配电、转换、分配、报警设定等功能要求;在电力、化工、石化、建材、冶金、造纸、制药、环保、机械制造等行业,都获得了普遍应用。

概述:

    这是一种 4~20mA 电流信号输入,4~20mA电流信号输出的无源隔离器。使用时无需外接供电电源,其工作所需的能量来源于表示信号的电流。无源隔离器在实际应用中能有效解决信号互连可能出现的问题,同时能有效抑制信号传输过程中可能的干扰。

    该无源隔离器的输入回路 - 输出回路之间隔离

  表头与底座互为拔插结构,接线端子布置在底座的两端,接线采用M3螺丝紧固, 标准的35mmDIN导轨卡式安装。

 可以与单元组合仪表及DCS、PLC等系统配合使用。

功能及特点:

● 4~20mA 输入, 4~20mA隔离输出。

● 无需额外的供电电源。

● 输入-输出之间隔离。

● 模块化电路, 小体积, 低功耗。

● 表头与底座互为拔插结构

● 标准的35mmDIN导轨卡式安装。

● 供电电源

供电电压范围:20~30VDC

额定供电电压 24V DC

电流消耗:< 25mA(24VDC供电, 20mA输出时)

电源指示:通电时,LED电源指示灯亮

● 输 入

电流信号输入 4~20mA

等效输入阻抗 100Ω+负载电阻(输入为20mA)电压降 ≤ 2V (20mA)

过载电流 ≤ 5mA

● 输 出

输出电流:4~20mA

负载电阻:计算式 RL ≤ (Ui-Ud)÷0.02

(最大负载能力 350Ω )

输出纹波: < 10mV p-p

● 综合通用参数

标准精度:±0.1%(负载为100Ω)

温度漂移:±0.015% / ℃

响应时间: < 10ms

隔离能力:输入-输出-电源之间 2.5KV,1min ,50Hz

绝缘电阻:输入-输出-电源之间 ≥100MΩ / 500VDC

工作环境温度: -20~+60℃

储存环境温度: -40~+80℃

环境湿度范围:5~95%(无冷凝 )

外形尺寸:厚25×高80×长80(mm)

整机重量:约 85g

型号 . 选型


名称

型号

通道

说明

输入信号

输出信号

模拟热电偶输入温度变送器

RWG-1100S

1入1出

 热电偶信号或其它毫伏信号输入,经过隔离, 转换为固定量程的标准直流信号输出

K、E、S、B 热电偶 分度号及温度量程

4~20mA

RWG-1101S

1~5V

RWG-1109S

特殊订货



宇通信号隔离器型号宇通RS系列型号:
