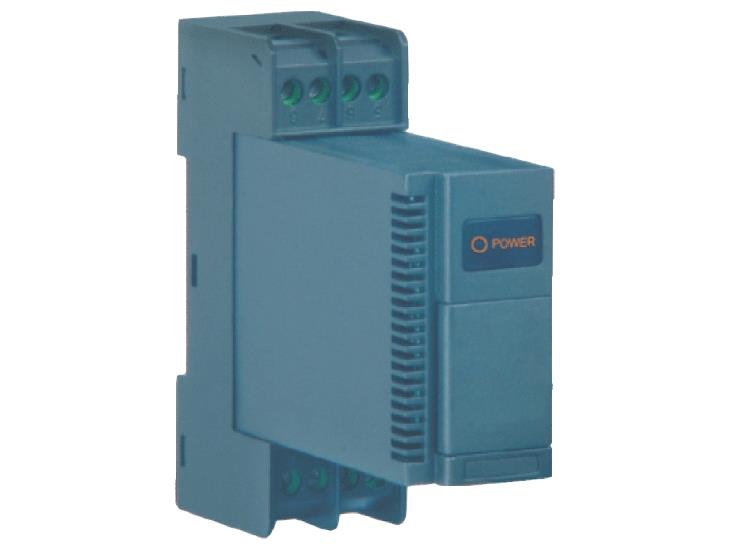

宇通仪表隔离式配电器RPG-1001S 隔离配电器
宇通仪表隔离式配电器RPG-1001S 隔离配电器
宇通仪表隔离式配电器RPG-1001S 隔离配电器

品牌介绍:

宇通仪表在工业过程信号处理领域历经30年历史,是中国仪器仪表行业协会理事单位,并主持起草了安全栅、温度变送器,安全栅等国家标准。数百万台产品生产积累的工艺及技术在工业过程信号处理领域得到大量应用和认可。在澳大利亚建立的产品研发基地正致力于出产功耗更低、体积更小、安全性更强、性能更稳定的工业过程信号处理仪表。产品用于工业自控系统中各种信号的安全隔离、配电、转换、分配、报警设定等功能要求;在电力、化工、石化、建材、冶金、造纸、制药、环保、机械制造等行业,都获得了普遍应用。

概述:

 给处于现场的变送器提供隔离的直流电源, 检测来自变送器的 4~20mA 电流信号,经过隔离、干扰抑制等处理后,输出直流电流或电压信号。

 单通道的隔离配电器。一路输入, 一路输出。该隔离配电器采用独立的直流电源供电方式,供电电源 -输入-输出之间隔离。

   表头与底座互为拔插结构,接线端子布置在底座的两端,接线采用M3螺丝紧固, 标准的35mmDIN导轨卡式安装。

 可以与单元组合仪表及DCS、PLC等系统配合使用。

功能及特点:

● 单通道,一入一出。

● 具备给现场变送器配电的功能。

● 4~20mA 输入。

● 输入-输出-电源之间隔离。

● 模块化电路, 小体积, 低功耗。

● 表头 , 可带电拔插。

● 供电电源:供电电压范围:20~30VDC 额定供电电压 24V DC电流消耗:< 45m(24VDC供电, 20mA输出时)电源指示:通电时,LED电源指示灯亮

● 输 入:输入信号:4~20mA 输入阻抗:24Ω 给变送器的配电:8最大输入电流:约22mA

● 输 出:输出电流:4~20mA; 其它指定电流输出电压:1~5V;其它指定电压负 载:电流电压1 5V ≥1 K输出纹波: < 10mV p-p

● 综合通用参数

标准精度:±0.1%

温度漂移:±0.015% / ℃

响应时间: < 10ms

隔离能力:输入-输出-电源之间 2.5KV,1min ,50Hz

绝缘电阻:输入-输出-电源之间 ≥100MΩ / 500VDC

工作环境温度: -20~+60℃

储存环境温度: -40~+80℃

环境湿度范围:5~95%(无冷凝 )

外形尺寸:厚25×高80×长80(mm)

整机重量:约 85g

宇通信号隔离器型号型号 . 选型


名称

型号

通道

说明

输入信号

输出信号

隔离配电器

RPG-1000S

1入1出

 给处于现场的变送器提供隔离的直流电源, 检测来自变送器的 4~20mA 电流信号,经过
 隔离、干扰抑制等处理后,输出直流电流或电压信号

4~20mA

4~20mA

RPG-1001S

1~5V

RPG-1900S

指定电流或电压

RPG-3100S

1入2出

1路输出4~20mA第2路输出4~20mA

RPG-3110S

1路输出4~20mA第2路输出1~5V

RPG-3120S

1路输出1~5V第2路输出1~5V

RPG-3190S

特殊订货(指定电流或电压)

RPG-1300S

1入1出

4~20mA

RPG-1301S

1~5V

RPG-1390S

特殊指定订货
