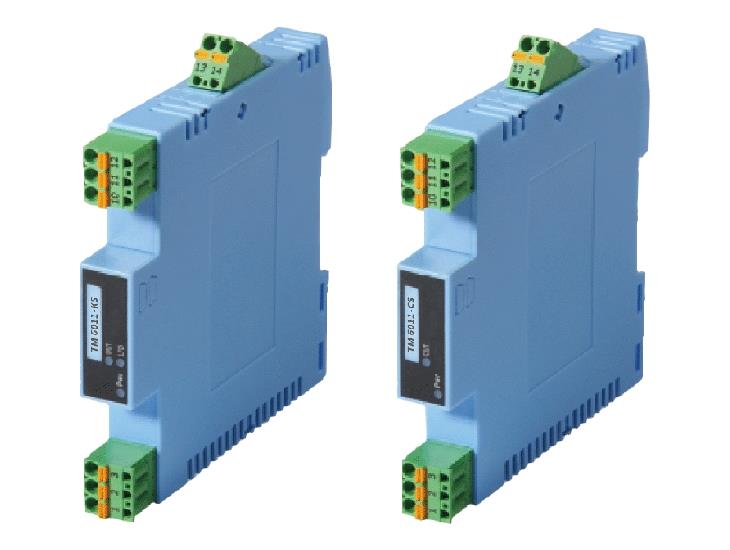

宇通隔离器TM6011-KS 开关量输入TM6011-CS 重庆宇通隔离配电器TM6011-CP
宇通隔离器TM6011-KS 开关量输入TM6011-CS 重庆宇通隔离配电器TM6011-CP
宇通隔离器TM6011-KS 开关量输入TM6011-CS 重庆宇通隔离配电器TM6011-CP

品牌介绍:

宇通仪表在工业过程信号处理领域历经30年历史,是中国仪器仪表行业协会理事单位,并主持起草了隔离器、温度变送器,安全栅等国家标准。数百万台产品生产积累的工艺及技术在工业过程信号处理领域得到普遍应用和认可。在澳大利亚建立的产品研发基地正致力于出产功耗更低、体积更小、安全性更强、性能更稳定的工业过程信号处理仪表。产品普遍用于工业自控系统中各种信号的隔离、配电、转换、分配、报警设定等功能要求;在电力、化工、石化、建材、冶金、造纸、制药、环保、机械制造等行业,都获得了普遍应用。

  产品介绍:

TM6000系列产品是我公司开发的适合于非防爆领域应用,用于连接工业现场仪表与控制室之间的电气接口设备。它通过电源-输入- 输出之间的可靠隔离,有效解决工业自动化控制系统现场干扰问题,保证系统的稳定性和可靠运行。TM6000 系列产品具备多种类型规格可供选择,基本满足自控系统中各种信号的隔离、配电、转换、分配、报警设定等功能要求。

  开关量输入隔离器主要特性:

◆ 适用于触点开关或NAMUR接近开关输入。通过隔离, 输出为继电器触点(或晶体管、电平信号)。

◆ 输入线路故障检测功能(可选)。

◆ 对于有输入线路故障检测功能的开关量隔离器,当检测到有线路故障时, 仪表面板上的线路故障指示灯LED亮红色。(说明: 当用到线路检测功能时,如果需要使用机械触点开关作为输入设备,必须在输入回路中连接线路故障传感器,以避免开关量隔离器将机械触点开关正常的通断误当做输入回路的断路或短路故障。)

◆ 当选择没有线路故障检测功能的开关量隔离器,  仪表面板上没有线路故障指示灯。

◆ 单通道,一路输入,一路输出。

◆ 采用独立的直流电源供电,供电电源-输入-输出以及各通道之间隔离。

◆ 标准的 35mmDIN 导轨卡式安装。可拔插的接线插头端子,弹簧压紧连接。

◆ 供电电压范围:20~30VDC、额定供电电压:24V DC、电流消耗(24VDC供电,继电器输出):<23 mA

◆ 输入:触点开关或符合DIN 19234的NAMUR接近开关。开路电压:8V±0.5V开关阈值:1.2~2.1mA;

回滞:0.2mA(典型值),线路故障时,断路电流:< 0.1mA;短路电流:>4mA


开关量输入隔离器

TM6011

1入1出

1、开关接近开关

2、线路故障检测

3、独立供电

触点开关、接近开关

继电器或晶体管输出

TM6014

1入2出

TM6018

2入2出

宇通信号隔离器型号TM6000隔离配电器:

名称

型号

通道

说明

输入信号

输出信号

变送器电流输入隔离配电器

TM6041

1入1出

1、具备配电功能

2、独立供电

4~20mA

4~20mA,1~5V           或其他指定信号

TM6043

1入2出

TM6044

2入2出

TM6045

1入3出

4~20mA,1~5V

TM6043T

1入2出

1、具备配电功能

2、独立供电 3、输出1路回路供电

4~20mA

4~20mA

TM6044T

2入2出

TD1:带配电4~20mA TD2:直流电流或电压

4~20mA,1~5V           或其他指定信号

TM6046

1入1出

1、具备配电功能

2、独立供电 并支持回路供电

4~20mA

4~20mA

TM6047

2入2出

TM6048

1入2出

TM6049

1入1出

1、具备配电功能

2、独立供电

3、支持HART通过

4~20mA,HART信号

4~20mA,HART信号

TM6902

2入2出

TM6903

1入2出

直流 信号隔离器

TM6051

1入1出

1、直流信号隔离

2、独立供电

4~20mA,1~5V           或其他指定信号

4~20mA,1~5V           或其他指定信号

TM6053

1入2出

TM6054

2入2出

TM6055

1入3出

TM6056

1入1出

1、直流信号隔离

2、独立供电 并支持回路供电

4~20mA,1~5V           或其他指定信号

4~20mA

TM6057

2入2出

TM6058

1入2出

TM6053T

1入2出

1路带回路供电

毫伏信号隔离器

TM6059-11

1入1出

1、毫伏信号隔离

2、独立供电

—5~+60mV范围可选

毫伏信号输出       (同输入的信号)

TM6059-12

2入2出

热电偶输入隔离安全栅

TM6074

1入1出

1用于模拟热电偶

2、固定量程范围

3、独立供电

K,E,S,B等热电偶

4~20mA,1~5V           或其他指定信号

TM6910

1入2出

TM6914

1入1出

1、智能热偶温度

2、可编程设定

3、独立供电

K,E,S,B等热电偶

4~20mA,1~5V           或其他指定信号

TM6915

1入2出

TM6922

2入2出

TM6911

1入1出

1用于模拟热电偶

2、固定量程范围

3、独立供电,并支持输出回路供电

K,E,S,B等热电偶

4~20mA

TM6912

1入2出

热电阻输入隔离安全栅

TM6082

1入1出

1用于模拟热电阻 2、固定量程范围

3、独立供电

Pt100,Cu50等热电阻

4~20mA,1~5V           或其他指定信号

TM6920

1入2出

TM6917

1入1出

1、智能热偶温度

2、可编程设定

3、独立供电

Pt100,Cu50等热电阻

4~20mA,1~5V           或其他指定信号

TM6918

1入2出

TM6921

2入2出

TM6923

1入1出

1用于模拟热电阻

2、固定量程范围

3、独立供电,并支持输出回路供电

Pt100,Cu50等热电阻

4~20mA

TM6924

1入2出

电阻输入隔离安全栅

TM6083

1入1出

1、电阻信号隔离变送            2、独立供电

电阻信号0~10KΩ范围(可选)

4~20mA,1~5V           或其他指定信号

TM6084

1入2出

TM6085

2入2出

频率信号隔离变送器

TM6021

1入1出

1、频率信号转换为标准模拟信号

2、独立供电

1、晶体管输入(0~100KHz)

2、触电开关输入(0~30KHz)

3、电压脉冲 (0~100KHz)

4~20mA,1~5V

TM6022

2入2出

TM6023

1入2出

二线制温度变送器

TM6791

1入1出

1、二线制温度变送器,可编程设定

2、回路供电

Pt100,Cu50等 热电偶/阻K,E,S,B,R,T,N,J

4~20mA

TM6792

2入2出

变送器电流输入二线制隔离配电器

TM6711

1入1出

1、二线制隔离配电器(变送器电流输入)

2、回路供电

4~20mA

4~20mA

TM6712

2入2出

直流电流输入
二线制隔离器

TM6710

1入1出

1、二线制电流隔离器2、回路供电

4~20mA

4~20mA

TM6721

2入2出

无源隔离器

TM6700

1入1出

无需额外供电的
信号隔离器

4~20mA

4~20mA

TM6720

2入2出
