重庆宇通仪表XS-TP11宇通信号隔离器 XS-TP11-UA宇通仪表隔离器 XS-TP11-UA-V1
重庆宇通仪表XS-TP11宇通信号隔离器 XS-TP11-UA宇通仪表隔离器 XS-TP11-UA-V1
重庆宇通仪表XS-TP11宇通信号隔离器 XS-TP11-UA宇通仪表隔离器 XS-TP11-UA-V1


品牌介绍:

宇通仪表在工业过程信号处理领域历经30年历史,是中国仪器仪表行业协会理事单位,并主持起草了隔离器、温度变送器,安全栅等国家标准。数百万台产品生产积累的工艺及技术在工业过程信号处理领域得到普遍应用和认可。在澳大利亚建立的产品研发基地正致力于出产功耗更低、体积更小、安全性更强、性能更稳定的工业过程信号处理仪表。产品广泛用于工业自控系统中各种信号的隔离、配电、转换、分配、报警设定等功能要求;在电力、化工、石化、建材、冶金、造纸、制药、环保、机械制造等行业,都获得了广泛应用。

  产品介绍:

XS系列产品是我公司开发的适合于非防爆领域应用,用于连接工业现场仪表与控制室之间的电气接口设备。它通过电源-输入 - 输出之间的可靠隔离,有效解决工业自动化控制系统现场干扰问题,保证系统的稳定性和可靠运行。XS 系列产品具备多种类型规格可供选择,基本满足自控系统中各种信号的隔离、配电、转换、分配、报警设定等功能要求。

  主要特性:

◆ 该通用信号隔离器用于连接热电阻、热电偶、毫伏、变送器(配电)或电流源。经过隔离,转换为标准的电流信号输出至控制系统或其它仪表。

◆ 按不同接线方式切换配电、电流、热电阻、热电偶、毫伏等信号输入。

◆ 智能化设计,可以通过软件组态设定。

◆ 支持 HART 信号通过(可选)。

◆ 输出信号 4~20mA 或 0~20mA。

◆ 负载自适应电气节能技术,负载自适应宽范围输出,最大 0~800Ω。

◆ 采用独立的直流电源供电,供电电压范围 20~30VDC。

◆ 微功耗电压隔离专利技术,各输入、输出、电源间全隔离。

◆ 高精度、低温漂、模块化高密度电路设计。

◆ 齐全保护措施:上电冲击保护、配电保护、电源反接保护、输出保护、端口误接和浪涌冲击保护。

◆ 小型插装式结构,通用底座型端子,接线标准化 , 安装方便,维护方便。

◆ 系列产品通过CE认证。

通用信号输入隔离器

XS-TP11

1入1出

1、通用信号输入隔离

2、HART通过(单路)

3、独立供电

1、Pt100 热电阻

2、 KES等热电偶

3、毫伏(最大0100mV)

4、变送器(配电) 4~20mA

5、直流4~20mA  0~20mA

4~20mA、0~20mA、或其它特殊指定

XS-TP12

1入2出



宇通信号隔离器型号XS系列隔离配电器:

名称

型号

通道

说明

输入信号

输出信号

无源隔离器

XS-WY11-AA

1入1出

1、不需要额外供电

2、DIN标准导轨安装

4~20mA

4~20mA

XS-WY22-AA

2入2出

二线回路电流信号隔离器

XS-WII 11-AA

1入1出

1、直流信号隔离

2、输出回路供电

4~20mA

4~20mA

XS-WII 22-AA

2入2出

二线回路配电隔离器

XS-WPD11-AA

1入1出

1、输入信号配电

2、输出回路供电

4~20mA

4~20mA

XS-WPD22-AA

2入2出

通用信号输入隔离器

XS-TP11

1入1出

1、通用信号输入隔离

2、HART通过(单路)

3、独立供电

1、Pt100 热电阻

2、 KES等热电偶

3、毫伏(最大0100mV)

4、变送器(配电) 4~20mA

5、直流4~20mA  0~20mA

4~20mA、0~20mA、或其它特殊指定

XS-TP12

1入2出

配电或电流输入隔离器

XS-PI 11

1入1出

1、 配电或电流输入

2、 单通道或双通道

3、 独立供电

4、 电源端子或导轨

配电或电流输入隔离器

4~20mA0~20mA其它特殊指定(如: 1~5V0~10V 等)

XS-PI 12

1入2出

XS-PD 22

2入2出

双通道,配电输入隔离器

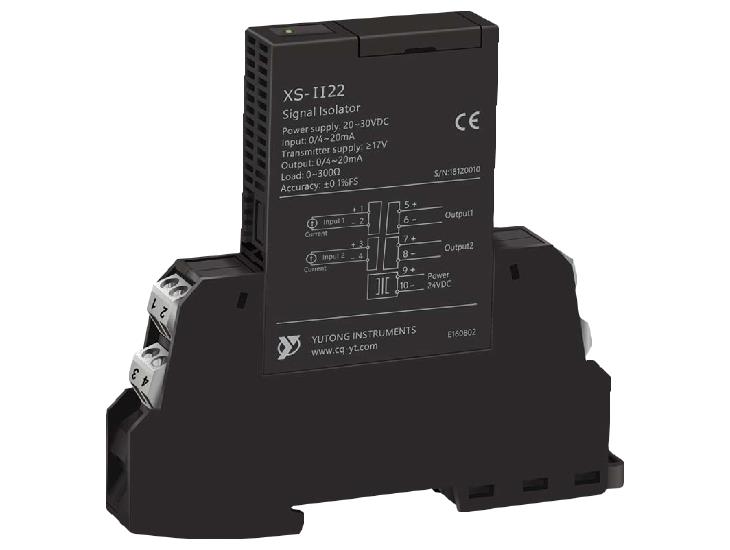

XS-II 22

2入2出

双通道,电流输入隔离器

热电阻或热电偶输入隔离器

XS-ZT11

1入1出

1、 热电阻隔离变送

2、 热电偶隔离变送

3、 独立供电

1、Pt100 热电阻

2、 KES等热电偶

4~20mA、0~20mA、其它特殊指定

XS-ZT12

1入2出

开关量输入隔离器

XS-DI11

1入1出

1、开关、接近开关

2、线路故障检测功

3、独立供电

触点开关 、接近开关 、OC 、电平

继电器触点、OC 信号、电平信号输出

XS-DI12

1入2出

XS-DI22

2入2出

通信隔离器

XS-RS485

1入1出

1、RS485 信号转换为隔离的 RS485 信号2、独立供电

RS485 信号;RS232 信号

RS485 数字信号



直流信号隔离器

XS-TESU11

1入1出

1、二线制温度变送器,可编程设定
2、回路供电

Pt100,Cu50等 热电偶/阻K,E,S,B,R,T,N,J

4~20mA

XS-TESU12

2入2出

变送器电流输入二线制隔离配电器

TM 6711

1入1出

1、二线制隔离配电器(变送器电流输入)

2、回路供电

4~20mA

4~20mA

TM 6712

2入2出

XS-WY 无源隔离器

XS-WY11-AA

1入1出

1、不需要额外供电

2、DIN标准导轨安装

4~20mA

4~20mA

XS-WY22-AA

2入2出

二线回路电流信号隔离器

XS-WII 11-AA

1入1出

1、直流信号隔离

2、输出回路供电

4~20mA

4~20mA

XS-WII 22-AA

2入2出
