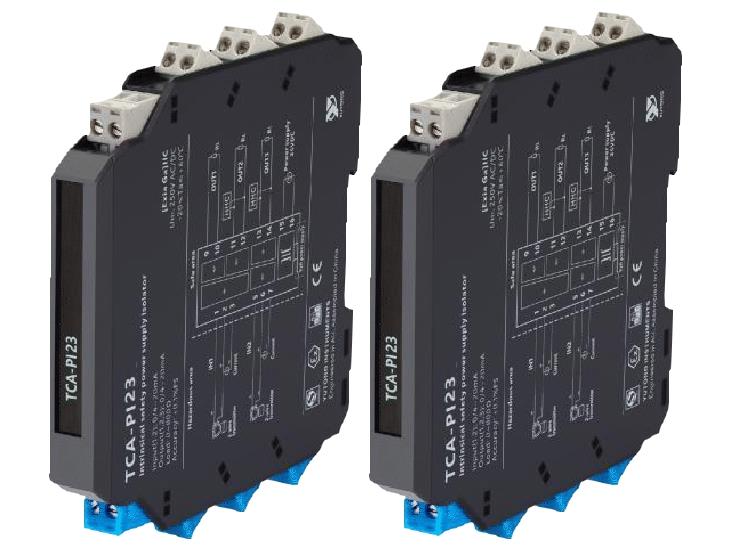

宇通仪表隔离安全栅TCA-PI14-AA-V1 V2配电或电流输入安全栅
宇通仪表隔离安全栅TCA-PI14-AA-V1 V2配电或电流输入安全栅
宇通仪表隔离安全栅TCA-PI14-AA-V1 V2配电或电流输入安全栅

品牌介绍:

宇通仪表在工业过程信号处理领域历经30年历史,是中国仪器仪表行业协会理事单位,并主持起草了安全栅、温度变送器,安全栅等国家标准。数百万台产品生产积累的工艺及技术在工业过程信号处理领域得到大量应用和认可。在澳大利亚建立的产品研发基地正致力于出产功耗更低、体积更小、安全性更强、性能更稳定的工业过程信号处理仪表。产品用于工业自控系统中各种信号的安全隔离、配电、转换、分配、报警设定等功能要求;在电力、化工、石化、建材、冶金、造纸、制药、环保、机械制造等行业,都获得了普遍应用。

 TCA-PI(PD,II)系列概述:

Ÿ TCA-PI(PD,II) 适用于给现场危险区域的变送器提供隔离的直流电源,并接受来自该变送器的电流信号输入。也可以单独接受电流源信号输入。经过隔离、干扰抑制等处理后,向安全区的控制系统或其它仦表输出电流信号。

 功能及特点:

◆支持 HART 通过(可选)

◆ 输入与输出的基本通道形式为 1 入 4 出,2 入 4 出,3 入 3 出。可衍生为1入 1 出,1 入 2 出、1 入 3 出,2 入 2 出,2 入 3 出。

◆ 配电电压>16VDC。配电输出钳位电流可以根据需要定制大小,订货时需说明。出厂默认值28mA(±2mA)。

◆输入电流信号 4~20mA 或 0~20mA。

◆ 输出电流信号 4~20mA 或 0~20mA。

◆ 输出自适应负载 0~300Ω (出厂默认),最大可达 0~800Ω。输出电流的高限为 25mA。负载变化误差<±2µ A/300Ω,负载开路对另一路输出的影响<±2µ A。(多路输出若有一路输出不使用时,该路输出端子应短路为 0Ω,可使电源电流降为 0Ω 负载时的工作电流)。

◆ 精度±0.05%FS。

◆温度漂移(典型值)<±1 µ A/10℃。

◆ 测试预热的时间为零。

◆供电范围 20~40VDC 或 15~42VDC 可选。

◆ 通用信号安全栅的仦表面板有 LCD 液晶显示型和 LED 背光指示型。LCD 可

显示输入值、输出值,或者是用户要求显示的工位号。如果丌带显示,其仦表

面板采用 LED 背光设计。通电, 面板上的型号经过 LED 背光就会发亮。

◆ 卡装式结构,外形尺寸 12.7×119.3×115.5(mm)。采用标准的 35mmDIN

宇通仪表隔离安全栅:

名称

型号

通道

说明

输入信号

输出信号

配电或电流输入安全栅

TCA-PI11

1入1出

1、配电或电流输入
2、单通道或双通道
3、独立供电,电源端子或导轨

1、配电器操作模式: 4~20mA
2、隔离器操作模式: 4~20mA 或 0~20mA

4~20mA、0~20mA、或其它特殊指定

TCA-PI12

1入2出

TCA-PI13

1入3出

TCA-PI14

1入4出

TCA-PI22

2入2出

TCA-PI23

2入3出

TCA-PI24

2入4出

TCA-PD33

3入3出

TCA-II33

3入3出

TCA-PIW11

1入1出

TCA-PIW12

1入2出
