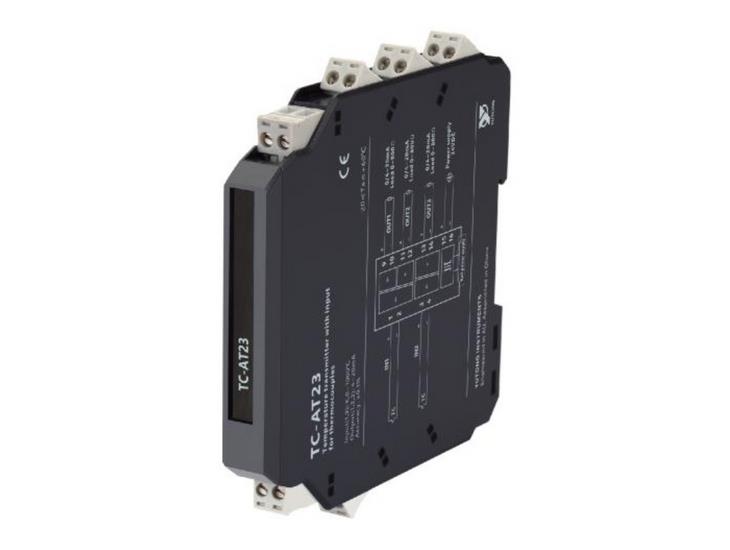

宇通仪表隔离器TC-AT11热电偶输入隔离器TC-AT11-TA-V1
宇通仪表隔离器TC-AT11热电偶输入隔离器TC-AT11-TA-V1
宇通仪表隔离器TC-AT11热电偶输入隔离器TC-AT11-TA-V1

品牌介绍:

宇通仪表在工业过程信号处理领域历经30年历史,是中国仪器仪表行业协会理事单位,并主持起草了安全栅、温度变送器,安全栅等国家标准。数百万台产品生产积累的工艺及技术在工业过程信号处理领域得到大量应用和认可。在澳大利亚建立的产品研发基地正致力于出产功耗更低、体积更小、安全性更强、性能更稳定的工业过程信号处理仪表。产品用于工业自控系统中各种信号的安全隔离、配电、转换、分配、报警设定等功能要求;在电力、化工、石化、建材、冶金、造纸、制药、环保、机械制造等行业,都获得了普遍应用。

TC( RTD))系列概述:

 TC-RTD 热电阻输入隔离器是将现场热电阻阻值转换成标准电流的温度变送器。全部采用模拟电路组成。模拟热电阻温度变送器具有无分辨率误差,无采样周期误差等优势,也具有可靠性高,无死机风险等重要特性。在 TC 系列产品中,如果使用模拟温度变送器简单替换带有 CPU 的通用信号安全栅,可以采用该系列产品组成全模拟性质的通道仦表系统。由于单个 CPU 构成控制系统有关产品不易形成功能安全。因此,采用模拟温度变送器作为功能安全备选方案,可以实现和提高系统的可靠度和安全性。

功能及特点:

◆精度典型值为±0.1%FS。出厂指标±0.15%FS,采用电流正反馈的电路方法进行线性校正。计算由《宇通 R 系列系统控制软件 1.1》完成,计算精度一般为±0.03%FS。

◆输出电流信号 4~20mA 或 0~20mA。

◆输出自适应负载 0~300Ω (出厂默认),最大可达 0~800Ω。输出电流的高限为25mA。负载变化误差<±2µ A/300Ω,负载开路对另一路输出的影响<±2µ A。(多路输出若有一路输出不使用时,该路输出端子应短路为0Ω,可使电源电流降为0Ω 负载时的工作电流)。

◆供电范围 20~42VDC 或 15~42VDC 可选

◆仪表面板上不设电源指示灯,电源指示被印制在该仪表面板上的型号替代。

通电,面板上的型号经过 LED 背光就会发亮。

◆卡装式结构,采用标准的 35mmDIN 导轨卡式安装, 螺丝端子,接线由M3螺丝紧固连接。


名称

型号

通道

说明

输入信号

输出信号

热电偶输入隔离器

TC-AT11

1入1出

热电偶输入隔离器是将现场热电偶毫伏阻值转换成标准电流的温度
变送器

热电偶 K,E,S,B,T 等

4~20mA、0~20mA、或其它特殊指定

TC-AT12

1入2出

TC-AT13

1入3出

TC-AT14

1入4出

TC-AT22

2入2出

TC-AT23

2入3出

TC-AT33

2入4出





宇通信号隔离器型号宇通仪表TC系列隔离器:

名称

型号

通道

说明

输入信号

输出信号

通用信号隔离器

TC-TP11

1入1出

用于连接现场危险区域的各种传感器和执行器的信号变送本安仪表。
经过隔离,变送输出标准电流信号至安全区的控制系统或其它仪表

1、Pt100,Cu50 等热电阻
2、 K,E,S等热电偶
3、毫伏(最大0~100mV)
4、变送器(配电), 4~20mA
5、直流4~20mA 或 0~20mA
6、电阻(最大量程 0~500Ω)

4~20mA、0~20mA、或其它特殊指定

TC-TP12

1入2出

TC-TP13

1入3出

TC-TP14

1入4出

TC-TP22

2入2出

TC-TP23

2入3出

TC-TP24

2入4出

特殊 I/O 通用隔离器

TC-TPTESU11

1入1出

特殊 I/O 通用隔离器是针对各种特殊的输入和输出信号,以及外供电等特殊输出形式的通用性仪表

通用信号报警设定器

TC-TP11BJ

1入1出

是在通用信号隔离器的基础上增加两组继电
器触点用于配电、电流、热阻、热偶、毫伏信号、滑线电阻等信号的报警输出

配电或电流输入隔离器

TC-PI11

1入1出

用于给现场变送器提供隔离的直流电源,并接受来自该变送器
的电流信号输入。也可以单独接受电流源信号输入

1、配电器操作模式: 4~20mA
2、隔离器操作模式: 4~20mA 或 0~20mA

4~20mA、0~20mA、或其它特殊指定

TC-PI12

1入2出

TC-PI13

1入3出

TC-PI14

1入4出

TC-PI22

2入2出

TC-PI23

2入3出

TC-PI24

2入4出

TC-PD33

3入3出

TC-II33

3入3出

TC-PIW11

1入1出

TC-PIW12

1入2出

交流信号隔离转换器

TC-AC11

1入1出

交流信号隔离转换器兼有将有效值 0~5A 交流电流或有效值 0~250V
交流电压转换为标准 4~20mA 信号的功能(但两种信号不能同时输入)

0~1AAC;0~2AAC;0~5AAC;0~50VAC;
0~100VAC;0~250VAC 等交流信号

4~20mA、0~20mA、或其它特殊指定

TC-AC12

1入2出

TC-AC13

1入3出

TC-AC14

1入4出

TC-AC22

2入2出

TC-AC23

2入3出

TC-AC24

2入4出

无源隔离器

TC-WY11

1入1出

TC-WY 无源隔离器是 4~20mA 电流信号输入, 4~20mA 电流信号输出,不需要额外供电电源的信号隔离器。

4~20mA

4~20mA

TC-WY22

2入2出

TC-WY33

3入3出

TC-WY44

4入4出

智能型温度变送器

TC-ZT11

1入1出

用于热电偶或热电阻信号输入,经过隔离,转换为标准的电流信号输
出至控制系统或其它仪表

1、热电阻 Pt100,Cu50,Cu100 等
2、热电偶 K,E,S,B,R,T,N,J 等

4~20mA、0~20mA、或其它特殊指定

TC-ZT22

2入2出

TC-ZT33

3入3出

热电偶输入隔离器

TC-AT11

1入1出

热电偶输入隔离器是将现场热电偶毫伏阻值转换成标准电流的温度
变送器

热电偶 K,E,S,B,T 等

4~20mA、0~20mA、或其它特殊指定

TC-AT12

1入2出

TC-AT13

1入3出

TC-AT14

1入4出

TC-AT22

2入2出

TC-AT23

2入3出

TC-AT33

2入4出

热电阻输入隔离器

TC-RTD11

1入1出

热电阻输入隔离器是将现场热电阻阻值转换成标准电流的温度变送

Pt100 热电阻

4~20mA、0~20mA、或其它特殊指定

TC-RTD12

1入2出

TC-RTD13

1入3出

TC-RTD14

1入4出

TC-RTD22

2入2出

TC-RTD23

2入3出

TC-RTD24

2入4出

开关量输入隔离器

TC-DI11

1入1出

适用于 OC、电平、触点开关或 NAMUR 接近开关输入。经过隔离,
输出为继电器触点(或 OC 输出、电平输出)。

OC、电平、触点开关、接近开关

1、继电器触点输出
2、OC 输出
3、电平信号输出
4、模拟信号输出

TC-DI12

1入2出

TC-DI22

1入2出

TC-DI33

2入2出

TC-DI44

4入4出

二线制回路供电配电器或 TC-WII 二线制回路供电信号隔离器

TC-WPD(WII)11

1入1出

 二线制回路供电配电器或 TC-WII 二线制回路供电信号隔离器是四线制同类仦表的补充产品,特点是供电电源线和输出电流信号线只有二根,两者之间为串联关系,信号电流等于电源电流,因此结构简单,省去 2 个接线
端子及其接线。

4~20mA

4~20mA

TC-WPD(WII)22

2入2出

TC-WPD(WII)33

3入3出

TC-WPD(WII)44

4入4出

非标信号隔离器

TC-TESU11

1入1出

TC-TESU 信号隔离器通过内部电路的简单切换,实现各种非标信号之间的转
换,

4~20mA, 0~20mA , 0~10mA;
1~5V, 0~5V, 0~10V, -10~10V;
0~5mV, 0~10mV, 0~100mV;
或热电偶毫伏信号

4~20mA, 0~20mA , 0~10mA;
1~5V,0~5V,0~10V,-10~10V;

TC-TESU12

1入2出

通信隔离器

 TC-RS485


用于将RS485 数字信号经过隔离转换为RS485(或RS232、USB)信号。并且,
可以向现场仪表提供隔离的电源。

信号 RS485 数字信号
配电 5V 时,电流≤100mA
12V 电压时,电流≤50mA

RS485 数字信号; RS232 数字信号;USB 信号
