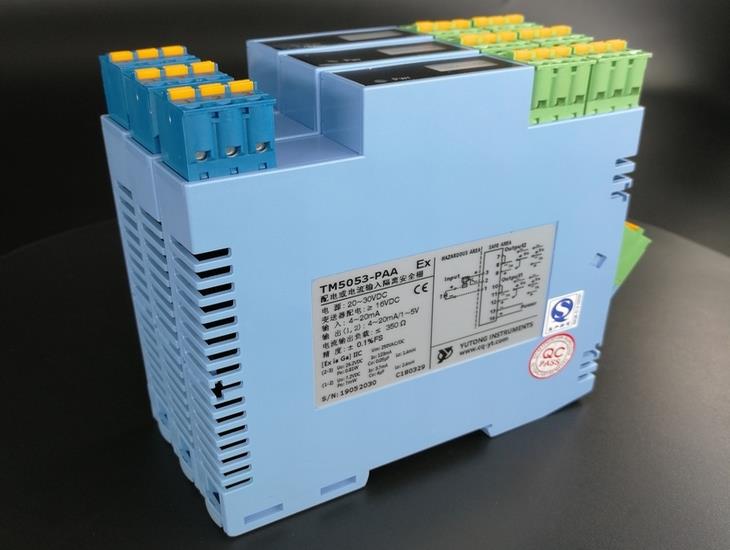

重庆宇通隔离安全栅TM5053-AAA3直流信号隔离器TM5053-3AA智能隔离配电器
重庆宇通隔离安全栅TM5053-AAA3直流信号隔离器TM5053-3AA智能隔离配电器
重庆宇通隔离安全栅TM5053-AAA3直流信号隔离器TM5053-3AA智能隔离配电器

品牌介绍:

宇通仪表在工业过程信号处理领域历经30年历史, 数百万台产品生产积累的工艺及技术在 工业过程信号处理领域得到广泛应用和认可。 在澳大利亚建立的产品研发基地正致力于出 产功耗更低、 体积更小、安全性更强、性能更稳定的工业过程信号处理仪表。产品广泛用于工业自控系统中各种信号的隔离、配电、转换、分配、报警设定等功能要求;在电力、化工、石化、建材、冶金、造纸、制药、环保、机械制造等行业,都获得了广泛应用。

  产品介绍:

TM5000 系列隔离安全栅是依据国家标准GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》、GB3836.4-2010《爆炸性环境 第4部分: 由本质安全型“ i ”保护的设备》设计的产品。是连接工业现场仪表与控制室仪表之间的本质安全关联设备。TM5000系列产品具备多种类型规格可供选择,满足自控系统中各种信号的隔离、配电、转换、分配、报警设定等功能要求。广泛应用于工业过程控制中需要本质安全防爆的场合。

  主要特性:

◆ 功能:给现场仪表配电;信号隔离传输;信号转换;信号多路分配;报警设定。

◆ 通道数:单通道;双通道;一入二出。

◆ 供电方式:独立的直流电源供电;二线制回路供电。

◆ 匹配信号及现场仪表:

开关、接近开关输入驱动现场阀门、指示灯等现场设备的电源输出二线制、三线制变送器电流输入支持HART通讯协议的二线制变送器电流输入直流电流/电压信号输入、输出热电偶、热电阻温度信号输入。

◆ 模块化设计,精密集成混合电路。

◆ 模块化设计,精密集成混合电路。

◆ 卡装式结构,耐燃性材质机壳,厚度为16mm,可密集安装,组合、拆卸方便。

◆ 拔插式接线端子,独立的电源接线端,可带电拔插,安装、接线、维护简便易行。

◆ 全系列产品通过CE认证。

◆ 通过中国国家电气产品质量监督检验中心合格认证。

  综合通用参数:

标准精度:±0.1%

温度漂移:±0.015% / ℃

响应时间:< 10ms

隔离能力:输入-输出-电源之间 2.5KV,1min ,50Hz

绝缘电阻:输入-输出-电源之间 ≥100MΩ / 500VDC

机壳材质:PC(聚碳酸脂)材料

外形尺寸:16×116×110(mm)

工作环境温度: -20~+60℃

适用于连接的现场设备及所处危险区域:二线制或三线制变送器0区、1区、2区;IIA、IIB、IIC。

  防爆认证参数:

防爆等级标志:[Exia Ga]IIC

安全认证参数:Um=250AC/DC Uo=26.2V Io=123mA Po=0.81W Lo=1.4mH Co=0.05uF

TM5000系列安全栅选型:


名称

型号

通道

说明

输入信号

输出信号

直流信号输入隔离安全栅

TM5051

11

1、直流信号隔离  2、独立供电

4~20mA,1~5V           或其他指定信号

4~20mA,1~5V           或其他指定信号

TM5053

12

TM5054

22

TM5056

11

1、直流信号隔离  2、独立供电 并支持回路供电

4~20mA,1~5V           或其他指定信号

4~20mA

TM5057

22

TM5058

12

变送器电流输入隔离安全栅

TM5041

11

1、具备配电功能  2、独立供电

4~20mA

4~20mA,1~5V           或其他指定信号

TM5043

12

TM5044

22

TM5044T

22

1、具备配电功能  2、独立供电

TD1带配电4~20mA TD2直流电流或电压

4~20mA,1~5V           或其他指定信号

TM5046

11

1、具备配电功能  2、独立供电 并支持回路供电

4~20mA

4~20mA

TM5047

22

TM5048

12

TM5900

11

1、具备配电功能  2、独立供电      3、支持HART通过

4~20mA,HART信号

4~20mA,HART信号

TM5902

22

TD1:4~20mA,HART   TD2:4~20mA或1~5V

TM5903

12

TM5057

22

TM5058

12

直流信号输出隔离安全栅

TM5045

11

1、直流本安输出 2、独立供电

4~20mA

4~20mA

TM5049

22

TM5905

11

1、直流本安输出 2、支持HART通过  3、独立供电

4~20mA,HART信号

4~20mA,HART信号

TM5906

22

TM5061

11

1、直流本安输出 2、独立供电

4~20mA,0~5V,0~10V

4~20mA或1~5V

TM5062

22

毫伏信号输入隔离安全栅

TM5059-11

11

1、毫伏信号隔离  2、独立供电

—5~+60mV范围可选

毫伏信号输出       (同输入的信号)

TM5059-12

22

热电偶输入隔离安全栅

TM5074

11

1用于模拟热电偶 2、固定量程范围  3、独立供电

K,E,S,B等热电偶

4~20mA,1~5V           或其他指定信号

TM5910

12

TM5914

11

1、智能热偶温度 2、可编程设定   3、独立供电

K,E,S,B等热电偶

4~20mA,1~5V           或其他指定信号

TM5915

12

TM5922

22

TM5911

11

1用于模拟热电偶 2、固定量程范围  3、独立供电,并支持输出回路供电

K,E,S,B等热电偶

4~20mA

TM5912

12

热电阻输入隔离安全栅

TM5082

11

1用于模拟热电阻 2、固定量程范围  3、独立供电

Pt100,Cu50等热电阻

4~20mA,1~5V           或其他指定信号

TM5920

12

TM5917

11

1、智能热电阻温2、可编程设定   3、独立供电

Pt100,Cu50等热电阻

4~20mA,1~5V           或其他指定信号

TM5918

12

TM5921

22

电阻输入隔离安全栅

TM5083

11

1、电阻信号隔离  变送            2、独立供电

电阻信号0~10KΩ范围(可选)

4~20mA,1~5V           或其他指定信号

TM5084

12

TM5085

22

开关输入隔离安全栅

TM5011

11

1、开关接近开关2、线路故障检测功能3、独立供电

触点开关、接近开关

电阻或晶体管输出

TM5014

1入2出

TM5018

2入2出
