宇通安全栅TCA-TP11BJ通用信号安全栅—报警设定器TCA-TP11BJ -UA-V1
宇通安全栅TCA-TP11BJ通用信号安全栅—报警设定器TCA-TP11BJ -UA-V1
宇通安全栅TCA-TP11BJ通用信号安全栅—报警设定器TCA-TP11BJ -UA-V1

品牌介绍:

宇通仪表在工业过程信号处理领域历经30年历史,是中国仪器仪表行业协会理事单位,并主持起草了安全栅、温度变送器,安全栅等国家标准。数百万台产品生产积累的工艺及技术在工业过程信号处理领域得到大量应用和认可。在澳大利亚建立的产品研发基地正致力于出产功耗更低、体积更小、安全性更强、性能更稳定的工业过程信号处理仪表。产品用于工业自控系统中各种信号的安全隔离、配电、转换、分配、报警设定等功能要求;在电力、化工、石化、建材、冶金、造纸、制药、环保、机械制造等行业,都获得了普遍应用。

TCA(TP)系列概述:

 通用信号安全栅—报警设定器。是在通用信号安全栅的基础上增加两组继电器触点用于配电、电流、热阻、热偶、毫伏信号、滑线电阻等信号的报警输出。具备隔离安全栅功能。是集信号报警、信号变送隔离功能一体的多功能本安仪表。按不同的接线方式切换配电、电流、热偶、热阻、毫伏、滑线电阻等信号输 入。输入信号可以使用标定软件和接口(附件可选)进行组态设定。组态参数仅为信号(或分度号),零点、满度 3 项,可在不通电的状态下进行。正常使用后精度优于 0.03%FS。输入开路或短路,组态的缺省值为输出>22mA。也可以组态重设。

 功能及特点:

◆输入热电阻量程范围 10Ω-400Ω,最小分辨率±2mΩ,稳定性±3mΩ。三线输入方式补偿引线误差,≥50℃量程(Pt100)时,附加误差≤±0.02℃。

◆ 热电偶输入电压范围 4-80mV,最小分辨率±1μV,稳定性±2μV。冷端补偿附加误差≤±1℃。

◆ 滑线电阻的最大量程为 0-500Ω。量程<50Ω时,应连接成三线制输入方式以抵消引线误差。精度±0.05%FS。

◆直流毫伏最大量程 0-100mVDC,最小量程 0~5mVDC,精度±0.05%FS。最小分辨率 1μV,稳定性 2μV,温度漂移±20PPM/℃。

◆ 配电电压>16VDC。配电输出钳位电流可以根据需要定制大小,订货时需说明。出厂默认值 28mA(±2mA)。

◆ 配电或电流输入/电流输出,精度典型值±0.05%FS;温度漂移±0.1μA/℃。

◆ 输出信号 4-20mA,可扩展到 0-20mA。

◆输出自适应负载 0-300Ω(出厂默认) , 最大可达 0-800Ω。

◆ 供电范围 20-42VDC 或 15-42VDC 可选。

◆电流消耗或其他功能性指标参见本说明书中“技术数据表”。

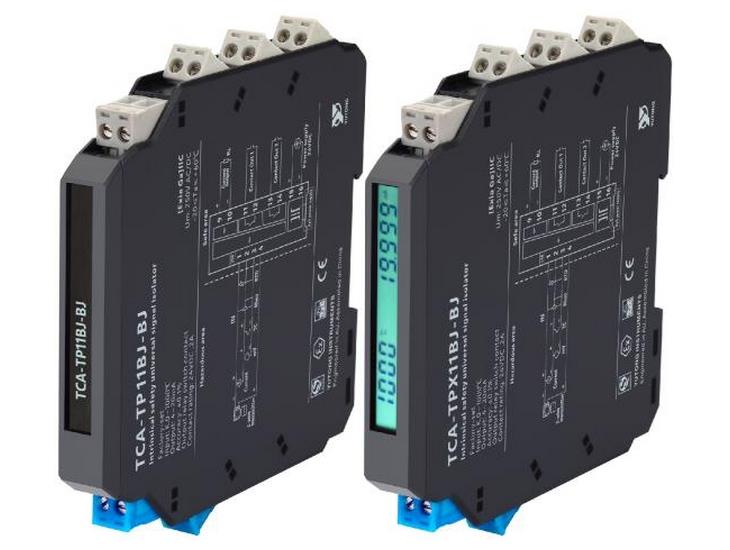

◆ 通用信号安全栅的仦表面板有 LCD 液晶显示型和 LED 背光指示型。LCD 可

显示输入值、输出值,或者是用户要求显示的工位号。如果不带显示,其仦表

面板采用 LED 背光设计。通电, 面板上的型号经过 LED 背光就会发亮。

◆ 卡装式结构,外形尺寸 12.7×119.3×115.5(mm)。采用标准的 35mmDIN

宇通仪表隔离安全栅:

名称

型号

通道

说明

输入信号

输出信号

通用信号安全栅—报警设定器

TCA-TP11BJ

1入1出

是在通用信号安全栅的基础上增加两组继电
器触点用于配电、电流、热阻、热偶、毫伏信号、滑线电阻等信号的报警输出

1、Pt100,Cu50 等热电阻
2、 K,E,S等热电偶
3、毫伏(最大0~100mV)
4、变送器(配电), 4~20mA
5、直流4~20mA 或 0~20mA
6、电阻(最大量程 0~500Ω)

4~20mA、0~20mA、或其它特殊指定
