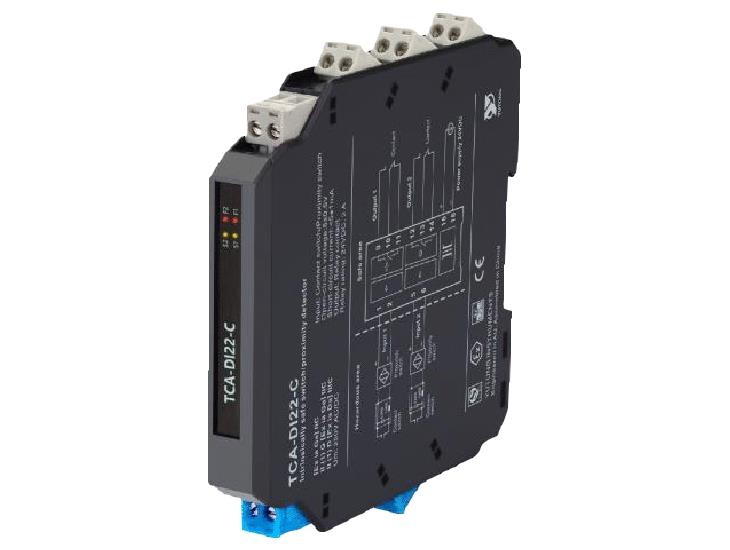

重庆宇通隔离安全栅TCA-DI12开关量输入安全栅
重庆宇通隔离安全栅TCA-DI12开关量输入安全栅
重庆宇通隔离安全栅TCA-DI12开关量输入安全栅

品牌介绍:

宇通仪表在工业过程信号处理领域历经30年历史,是中国仪器仪表行业协会理事单位,并主持起草了安全栅、温度变送器,安全栅等国家标准。数百万台产品生产积累的工艺及技术在工业过程信号处理领域得到大量应用和认可。在澳大利亚建立的产品研发基地正致力于出产功耗更低、体积更小、安全性更强、性能更稳定的工业过程信号处理仪表。产品用于工业自控系统中各种信号的安全隔离、配电、转换、分配、报警设定等功能要求;在电力、化工、石化、建材、冶金、造纸、制药、环保、机械制造等行业,都获得了普遍应用。

TCA(DI)系列概述:

ŸŸTCA-DI 适用于 OC、电平、触点开关或 NAMUR 接近开关输入。经过隔离,输出为继电器触点(或 OC 输出、电平输出)。

 功能及特点:

◆输入不输出的通道形式有:1 入 1 出、1 入 2 出、2 入 2 出、3 入 3 出、4 入 4 出。

◆输入-输出-电源之间隔离,2500V 有效值/分钟。

◆输入端开路电压:8V±0.5V

◆开关阈值:1.5±0.2mA。

◆开关回滞:≤±0.2mA。

◆线路故障时, 短路电流<5±1mA; 断路电流 <0.1mA。

◆输出类型:触点、电平、OC 输出、电流信号、触点报警输出。(注:输出类型,用户在订货时需要指明)

◆ 输入类型:OC、电平、触点、接近开关(注:输入类型,用户在订货时需要指明)

◆ 供电范围 20~40VDC 或 15~42VDC 可选。

◆ 开关量输入隔离安全栅的面板上设置有 LED 指示灯。分别为电源指示灯(绿色)、信号输出状态指示灯(黄色)、线路故障报警指示灯(红色)。

如果不需要线路故障报警,应选用后缀带 W 的各式型号产品(参见选型订货表)。

◆ 卡装式结构,外形尺寸 12.7×119.3×115.5(mm)。采用标准的 35mmDIN 导轨卡式安装。

名称

型号

通道

说明

输入信号

输出信号

开关量输入安全栅

TCA-DI11

1入1出

适用于 OC、电平、触点开关或 NAMUR 接近开关输入。经过隔离,
输出为继电器触点(或 OC 输出、电平输出)。

OC、电平、触点开关、接近开关

4~20mA、0~20mA、或其它特殊指定

TCA-DI12

1入2出

TCA-DI22

2入2出

TCA-DI33

3入3出

TCA-DI44

4入4出
