宇通仪表隔离安全栅XSA-PI12配电或电流输入安全栅XSA-PI12-AA-V1 V2
宇通仪表隔离安全栅XSA-PI12配电或电流输入安全栅XSA-PI12-AA-V1 V2
宇通仪表隔离安全栅XSA-PI12配电或电流输入安全栅XSA-PI12-AA-V1 V2

品牌介绍:

宇通仪表在工业过程信号处理领域历经30年历史,是中国仪器仪表行业协会理事单位,并主持起草了安全栅、温度变送器,安全栅等国家标准。数百万台产品生产积累的工艺及技术在工业过程信号处理领域得到大量应用和认可。在澳大利亚建立的产品研发基地正致力于出产功耗更低、体积更小、安全性更强、性能更稳定的工业过程信号处理仪表。产品用于工业自控系统中各种信号的安全隔离、配电、转换、分配、报警设定等功能要求;在电力、化工、石化、建材、冶金、造纸、制药、环保、机械制造等行业,都获得了普遍应用。

  功能及特点:

◆适用于现场危险区域的热电阻或热电偶信号输入,经过隔离,转换为标准的电流信号输出至安全区的控制系统或其它仪表。

◆按不同的接线方式切换热电偶、热电偶输入信号。输入信号类型或量程范围可以通过软件进行组态设定。

◆输出信号 4~20mA 或 0~20mA。

◆负载自适应电气节能技术,负载自适应宽范围输出,最大 0~800Ω。

◆采用独立的直流电源供电,供电电压范围 20~30VDC。

◆微功耗电压隔离专利技术,输入、输出、电源之间全隔离。

◆高精度、低温漂、模块化高密度电路设计。

◆齐全的保护措施:上电冲击保护、电源反接保护、输出保护、端口误接和浪涌冲击保护。

◆小型插装式结构,通用底座型端子,接线标准化 , 安装方便,维护方便。


名称

型号

通道

说明

输入信号

输出信号

配电或电流输入安全栅

XSA-PI11

1入1出

1、 配电或电流输入

2、 单通道或双通道

3、 独立供电

4、 电源端子或导轨

配电或电流输入安全栅

直流4~20mA  0~20mA

4~20mA0~20mA其它特殊指定(如: 1~5V0~10V 等)

XSA-PI12

1入2出

XSA-PD22

2入2出

双通道,配电输入安全栅

XSA-II22

2入2出

双通道,电流输入安全栅



宇通仪表隔离安全栅:

名称

型号

通道

说明

输入信号

输出信号

通用信号输入安全栅

XSA-TP11

1入1出

1、通用信号输入隔离

2、HART通过(单路)

3、独立供电

1、Pt100 热电阻

2、 KES等热电偶

3、毫伏(最大0100mV)

4、变送器(配电) 4~20mA

5、直流4~20mA  0~20mA

4~20mA、0~20mA、或其它特殊指定

XSA-TP12

1入2出

配电或电流输入安全栅

XSA-PI11

1入1出

5、 配电或电流输入

6、 单通道或双通道

7、 独立供电

8、 电源端子或导轨

配电或电流输入安全栅

直流4~20mA  0~20mA

4~20mA0~20mA其它特殊指定(如: 1~5V0~10V 等)

XSA-PI12

1入2出

XSA-PD22

2入2出

双通道,配电输入安全栅

XSA-II22

2入2出

双通道,电流输入安全栅

配电或电流输入安全栅SIL

XSA-SPI11

1入1出

1、 认证带SIL功能

2、 配电或电流输入

3、 单通道或双通道

4、 独立供电

5、电源端子或导轨

配电或电流输入安全栅

直流4~20mA  0~20mA

4~20mA0~20mA其它特殊指定(如: 1~5V0~10V 等)

XSA-SPI12

1入2出

XSA-SPD22

2入2出

双通道,配电输入安全栅

XSA-SII22

2入2出

双通道,电流输入安全栅

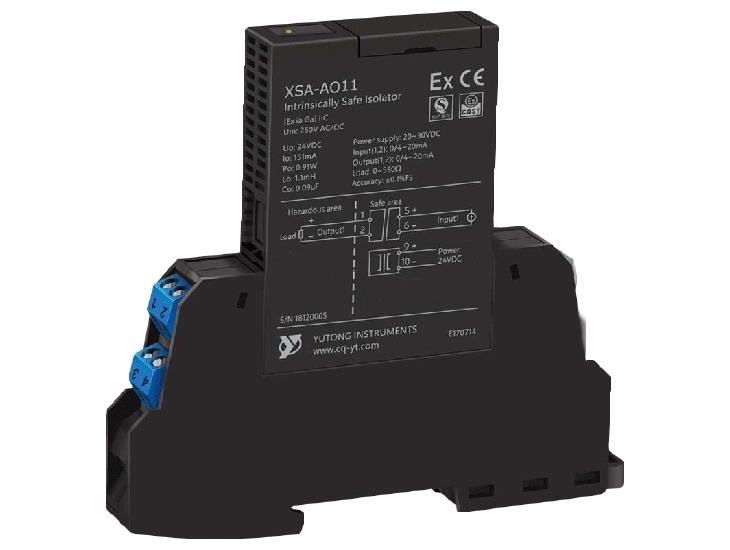

直流信号输出安全栅

XSA-AO11

1入1出

1、 直流信号输出

2、 可选HART 通过

3、 独立供电

4~20mA、0~20mA、其它特殊指定

4~20mA、0~20mA、其它特殊指定

XSA-AO12

1入2出

热电阻或热电偶输入安全栅

XSA-ZT11

1入1出

4、 热电阻隔离变送

5、 热电偶隔离变送

6、 独立供电

1、Pt100 热电阻

2、 KES等热电偶

4~20mA、0~20mA、其它特殊指定

XSA-ZT12

1入2出

开关量输入安全栅

XSA-DI11

1入1出

1、开关、接近开关

2、线路故障检测功

3、独立供电

触点开关 、接近开关 、OC 、电平

继电器触点、OC 信号、电平信号输出

XSA-DI12

1入2出

XSA-DI22

2入2出

开关量输入安全栅SIL

XSA-SDI11

1入1出

1、开关、接近开关

2、线路故障检测功

3、独立供电,SIL功能

触点开关 、接近开关 、OC 、电平

继电器触点、OC 信号、电平信号输出

XSA-SDI12

1入2出

XSA-SDI22

2入2出

开关量输出安全栅

XSA-DO11

1入1出

1、输入继电器触点、OC 信号、平信号

2、线路故障检测功

3、独立供电,SIL功能

继电器触点、OC 信号、平信号

最大输出电流:45mA;电流 45mA 时, 输出电压:≥12V;开路电压:22~26V

XSA-DO12

1入2出

XSA-DO22

2入2出

通信安全栅

XSA-RS485

1入1出

1、RS485 信号转换为隔离的 RS485 信号2、独立供电

RS485 信号;RS232 信号

RS485 数字信号
