TSC非网管交换机Carat10-D7TX1SC02D3-D2卓越工业交换机Carat10-D7TX1SC02D3-HV
TSC非网管交换机Carat10-D7TX1SC02D3-D2卓越工业交换机Carat10-D7TX1SC02D3-HV
TSC非网管交换机Carat10-D7TX1SC02D3-D2卓越工业交换机Carat10-D7TX1SC02D3-HV


品牌介绍:

TSC卓越信通工业网络产品广泛应用于环保工程(大气及水处理)、电力、化工、冶金、水泥、造纸、矿业等工业领域的自动化系统,在轨道交通、新能源、综合管廊、工业物联网等众多领域也有广泛的应用;与杭州和利时、浙江中控、浙江中自、杭州优稳、西门子、ABB等自动系统公司展开长期战略合作;TSC卓越现已逐步进入工业互联网产品国际品牌,性价比更高,适用性强,应用范围广。

  产品介绍:

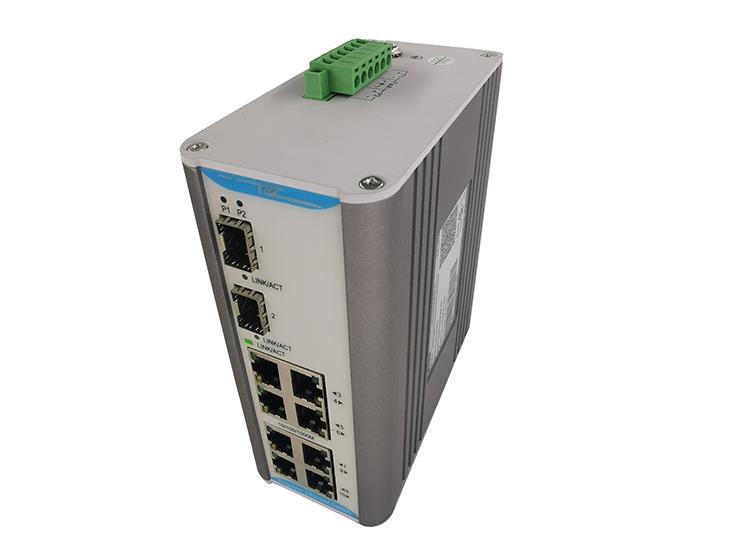

   精巧尺寸设计,即插即用;可提供8个以下100/1000M接口,光电灵活组合来满足现场网络接入需求,8电口/1光7电/2光6电。无风扇设计,具有高强度金属褶皱结构外壳,确保在各种恶劣工业环境下长期稳定、可靠、安全使用。TSC Carat10系列即插即用型工业级以太网交换机提供8个以太网端口,可为一些小规模的工厂提供经济的工业网络连接解决方案。主要用于PLC,工控机及其他现场控制设备的连接。Carat10系列工业级交换机支持导轨式安装,通过即插即用的方式连接可节省启动时间,具备-10℃~+70℃的宽操作温度,拥有高强度的抗冲击和振动的外壳设计,提供冗余电源输入及过载保护功能,确保您的工业自动化通讯系统长期无故障可靠运行。

  主要特性:

*高交换容量提供全线速无阻塞100/1000M转发;

*精巧尺寸设计,工业导轨安装便于现场网络布置;

*高强度合金密闭外壳结构抗冲击震动,坚固耐用;

*工业无风扇防尘设计稳定可靠;

TSC交换机型号选型指南:

卡轨式非网管型工业以太网交换机:

Carat10-D6TX-D2 卡轨式非网管型工业级交换机,6个百兆电口,18~36VDC冗余电源输入,防护等级IP40;

Carat10-D8TX-D2 卡轨式非网管型工业级交换机,8个百兆电口,18~36VDC冗余电源输入,防护等级IP40;

Carat10-D8TX-D2B 卡轨式非网管型工业级交换机,8个百兆电口,18~36VDC冗余电源输入,防护等级IP40;

Carat10-D16TX-D2B 卡轨式非网管型工业级交换机,16个百兆电口,18~36VDC冗余电源输入,防护等级IP40;

Carat10-D6TX2SC02D3-D2  卡轨式非网管型工业级交换机,6个百兆电口, 2个百兆光口(SC多模双纤,1310nm,2公里),18~36VDC冗余电源输入,防护等级IP40;

Carat10-D6TX2SC20D3-D2 卡轨式非网管型工业级交换机,6个百兆电口, 2个百兆光口(SC单模双纤,1310nm,20公里),18~36VDC冗余电源输入,防护等级IP40;

Carat10-D7TX1SC02D3-D2 卡轨式非网管型工业级交换机,7个百兆电口, 1个百兆光口(SC多模双纤,1310nm,2公里),18~36VDC冗余电源输入,防护等级IP40;

Carat10-D7TX1SC20D3-D2  卡轨式非网管型工业级交换机,7个百兆电口, 1个百兆光口(SC单模双纤,1310nm,20公里),18~36VDC冗余电源输入,防护等级IP40;

Carat10-D7TX1SC20B3-D2 卡轨式非网管型工业级交换机,7个百兆电口, 1个百兆光口(SC单模单纤,发送波长1310接收波长1550,20公里),18~36VDC冗余电源输入,防护等级IP40;

Carat10-D7TX1SC20B5-D2 卡轨式非网管型工业级交换机,7个百兆电口, 1个百兆光口(SC单模单纤,发送波长1550接收波长1310,20公里),18~36VDC冗余电源输入,防护等级IP40;

Carat10-D6TX2ST02D3-D2 卡轨式非网管型工业级交换机,6个百兆电口, 2个百兆光口(ST多模双纤,1310nm,2公里),18~36VDC冗余电源输入,防护等级IP40;

Carat10-D6TX2ST20D3-D2 卡轨式非网管型工业级交换机,6个百兆电口, 2个百兆光口(ST单模双纤,1310nm,20公里),18~36VDC冗余电源输入,防护等级IP40;

Carat10-D7TX1ST02D3-D2 卡轨式非网管型工业级交换机,7个百兆电口, 1个百兆光口(ST多模双纤,1310nm,2公里),18~36VDC冗余电源输入,防护等级IP40;

Carat10-D7TX1ST20D3-D2 卡轨式非网管型工业级交换机,7个百兆电口, 1个百兆光口(ST单模双纤,1310nm,20公里),18~36VDC冗余电源输入,防护等级IP40;

Carat10-D6TX-HV  卡轨式非网管型工业级交换机,6个百兆电口,85~265V AC/DC冗余电源输入,防护等级IP40;

Carat10-D8TX-HV  卡轨式非网管型工业级交换机,8个百兆电口,85~265V AC/DC冗余电源输入,防护等级IP40;

Carat10-D6TX2SC02D3-HV 卡轨式非网管型工业


符合标准

标准

IEEE 802.3i(10Base-T)/ IEEE 802.3u(100Base-TX)

IEEE 802.3ab(1000Base-T)/ IEEE 802.3z(1000Base-X)

交换属性

交换特性

存储转发

交换容量

20Gbps

包转发率

14.88Mpps

缓存容量

2Mbit

MAC地址

8K

交换时延

<10μs

端口性能

电口

8个 10/100/1000Base-TX端口,RJ45,自动流速控制,全/半双工模式,MDI/MDI-X自动侦测

光口

2个千兆SFP光口插槽,LC

LED指示灯

电源指示灯(P1,P2),接口指示灯(Link/ACT)

机械性能

尺寸

61mm×120mm×147mm(宽×深×高)

重量

820g

安装方式

DIN导轨式,可选壁挂式

其他

IP40防护等级,褶皱式高强度铝制外壳

电气性能

输入电压

24VDC(18~72VDC) 冗余电源输入,支持过载,反接保护,6-pin 5.08mm间距接线端子(继电器占2位)

告警口

支持1路继电器告警输出,接线端子

功率

<4.1W

工作环境

工作温度

-40℃~85℃

储存温度

-40℃~85℃

相对湿度

5%~95%(无凝露)

规范认证

体系认证

ISO9001,ISO14001,ISO22163(IRIS)

标准认证

CE,FCC

安全

符合EN60950

电磁兼容性EMC

EMI

FCC CFR47 Part 15B Class A, CE EN55032 Class A

EMS

静电放电抗扰度ESD

EN61000-4-2

射频电磁场辐射抗扰度RS

EN61000-4-3

电快速瞬变脉冲群抗扰度EFT

EN61000-4-4

浪涌(冲击)抗扰度Surge

EN61000-4-5

射频场感应的传导骚扰抗扰度CS

EN61000-4-6

工频磁场抗扰度PFMF

EN61000-4-8

振动

符合IEC 60068-2-6

冲击

符合IEC 60068-2-27

自由跌落

符合IEC 60068-2-32

MTBF

平均无故障时间大于500000小时
